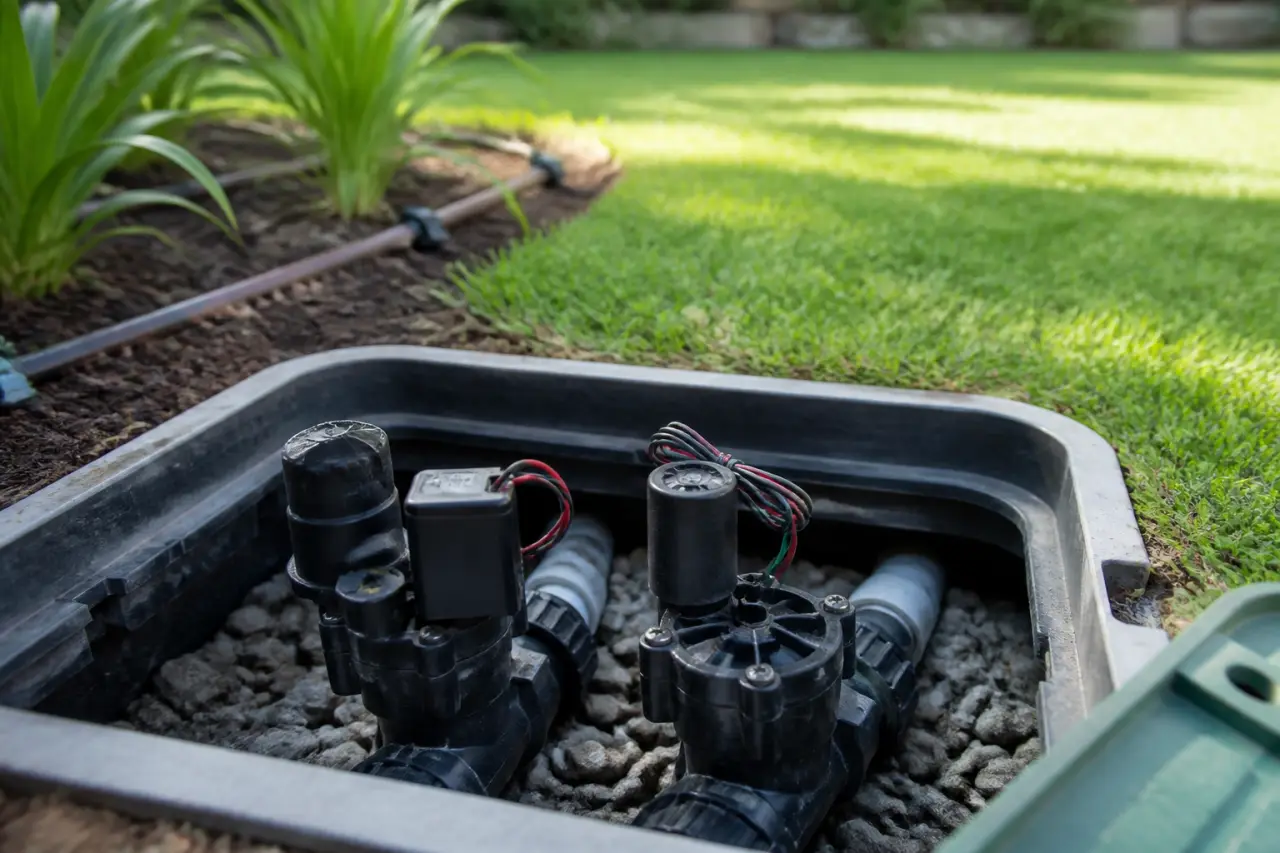

Électrovanne 9V ou 24V : comment choisir la bonne tension pour votre arrosage automatique

L'électrovanne est le composant central de tout système d'arrosage automatique. Ce dispositif électromécanique, installé sur votre réseau d'irrigation, assure la liaison entre le programmateur et les diffuseurs d'eau. Son rôle est de piloter l'ouverture ou la fermeture du passage de l'eau sur commande électrique, permettant d'automatiser l'arrosage de vos massifs, pelouses ou potagers sans intervention manuelle quotidienne.

Qu'est-ce qu'une électrovanne et comment fonctionne-t-elle ?

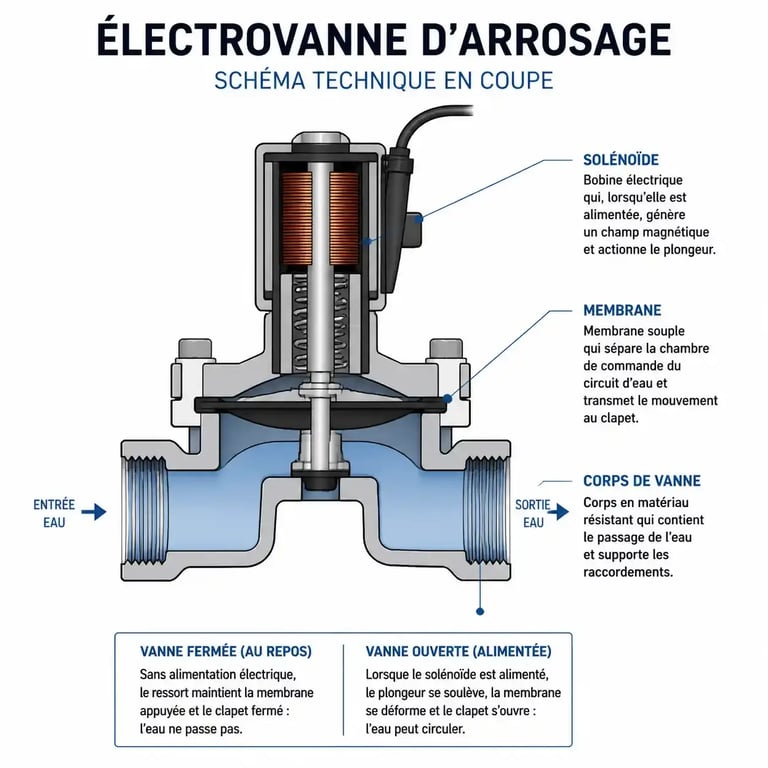

Une électrovanne d'arrosage est une vanne commandée électriquement, capable de résister à des pressions allant jusqu'à 10 bars. Elle se compose d'un corps de vanne, d'une membrane interne et d'un solénoïde. Ce dernier est la pièce maîtresse qui reçoit l'impulsion électrique du programmateur pour actionner l'ouverture ou la fermeture de la membrane.

Le rôle du solénoïde

Le solénoïde transforme l'énergie électrique en une action mécanique. Lorsqu'il est sous tension, il déplace un petit piston interne, créant une différence de pression au-dessus de la membrane. C'est cette pression différentielle qui permet à la vanne de s'ouvrir. Si le solénoïde est défectueux ou si le signal électrique est trop faible, la vanne reste bloquée, empêchant l'eau de circuler. Il est donc indispensable de vérifier la compatibilité entre la tension du solénoïde et celle délivrée par votre programmateur.

Vanne manuelle vs électrovanne : la bascule vers l'automatique

Contrairement à une vanne manuelle, l'électrovanne permet une gestion programmable et précise. La plupart des modèles modernes intègrent une commande manuelle de secours, située sur le dessus du solénoïde ou du corps de la vanne. Cette fonctionnalité est utile pour tester votre installation ou pour arroser manuellement en cas de panne de courant ou de défaillance de votre programmateur.

Choisir entre 9V et 24V : la compatibilité électrique

Le choix de la tension est l'erreur la plus fréquente lors de la conception d'un réseau d'irrigation. La tension de l'électrovanne doit correspondre à celle de votre programmateur, sous peine de rendre le système inopérant.

Le programmateur à piles (9V) : idéal pour l'autonomie

Les électrovannes 9V, équipées de solénoïdes à impulsion, sont conçues pour les programmateurs autonomes fonctionnant sur piles. Elles ne nécessitent pas de courant permanent. Une brève impulsion électrique suffit à ouvrir la vanne, et une seconde impulsion à la fermer. Ce système est adapté si vous n'avez pas d'arrivée électrique à proximité de votre regard d'arrosage ou pour des installations isolées dans un grand jardin.

Le programmateur secteur (24V) : la puissance pour les grands réseaux

Les électrovannes 24V sont destinées aux installations résidentielles complexes ou professionnelles pilotées par des programmateurs branchés sur le secteur. Le 24V nécessite une tension continue pendant toute la durée de l'arrosage. Cette solution est robuste et permet de piloter un grand nombre de voies simultanément. Si votre réseau comporte plus de 4 ou 5 vannes, le 24V est la norme préconisée pour sa fiabilité sur le long terme.

Dimensionnement et performance : pression et débit

Le choix du diamètre de l'électrovanne, généralement 1 pouce, 3/4 de pouce ou 1 pouce 1/2, ne doit pas être laissé au hasard. Un dimensionnement sous-évalué entraîne une perte de charge importante, réduisant la portée de vos arroseurs.

Remplacement d'électrovannes d'arrosage automatique

Le rôle de la pression différentielle

La majorité des électrovannes fonctionnent grâce à une pression différentielle minimale d'environ 0,5 bar. Si votre réseau ne fournit pas une pression suffisante, la vanne ne pourra pas s'ouvrir correctement. Avant l'achat, assurez-vous que la pression de votre installation est compatible avec la plage de fonctionnement indiquée par le fabricant, souvent située entre 1 et 10 bars.

Adapter le diamètre à votre besoin en eau

L'électrovanne agit comme un interrupteur hydraulique. Elle filtre les turbulences et les variations de pression pour protéger vos tuyères et goutte-à-goutte. En créant une zone de calme avant la distribution, elle évite les coups de bélier et assure une répartition homogène de l'eau. Un diamètre de 1 pouce est le standard le plus courant pour les jardins résidentiels, offrant un excellent compromis entre débit et perte de charge.

Installation et branchement : les étapes clés

Une installation réussie repose sur la protection de l'équipement et la qualité des raccordements électriques.

L'importance de la filtration en amont

La qualité de l'eau est le facteur numéro un d'usure des électrovannes. Les impuretés, le sable ou les sédiments peuvent bloquer la membrane ou obstruer les petits orifices internes. L'installation d'un filtre en amont des électrovannes est une protection indispensable. Certains modèles haut de gamme intègrent déjà un filtre en acier inoxydable, mais un filtrage complémentaire reste recommandé pour les eaux de puits ou de forage.

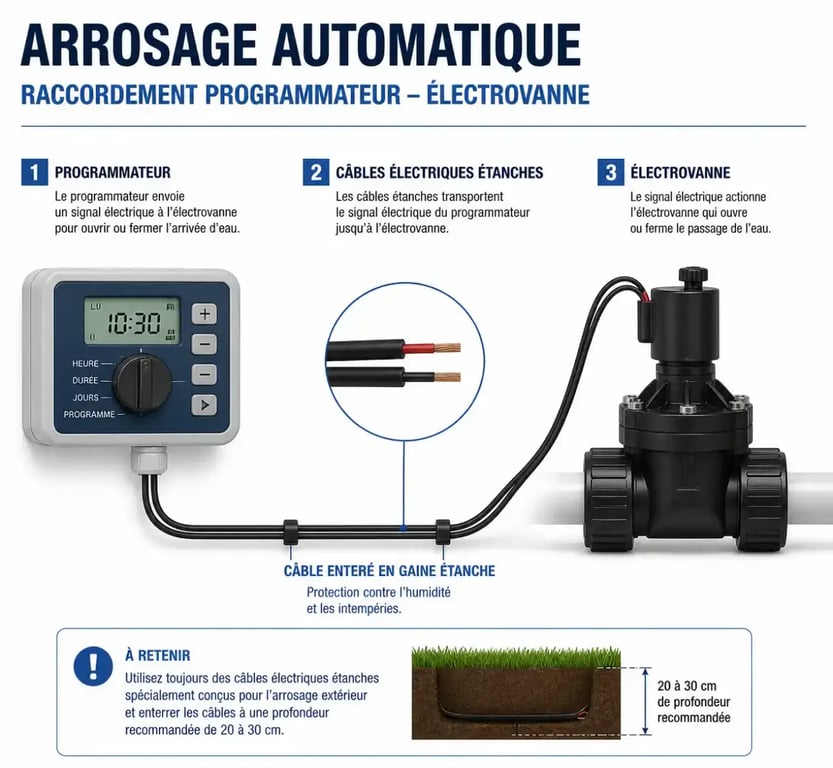

Procédure de raccordement électrique

Pour le branchement, utilisez des connecteurs étanches remplis de gel silicone. L'humidité est l'ennemi des connexions électriques enterrées. Assurez-vous que les fils sont correctement identifiés : une erreur de câblage entre la zone 1 et la zone 2 du programmateur vous obligera à tout rouvrir. Vérifiez le serrage des raccords filetés en utilisant du ruban Téflon pour garantir l'étanchéité totale.

Entretien et dépannage : maintenir son système en vie

Une maintenance annuelle est conseillée pour éviter les mauvaises surprises au printemps.

Nettoyer la membrane : le réflexe anti-blocage

Si une vanne ne se ferme plus ou reste bloquée, le problème vient souvent d'une membrane encrassée par le calcaire ou des débris. Pour la nettoyer, coupez l'arrivée d'eau, dévissez le corps de l'électrovanne, retirez la membrane et rincez-la à l'eau claire. Vérifiez l'état du ressort interne. Un simple nettoyage suffit souvent à restaurer le fonctionnement optimal.

Tester la continuité du solénoïde

En cas de panne, utilisez un multimètre pour tester la continuité électrique de votre solénoïde. Une valeur de résistance infinie indique une bobine coupée, ce qui signifie que le solénoïde doit être remplacé. Si le courant arrive bien jusqu'aux fils mais que la vanne ne s'ouvre pas, le solénoïde est probablement grillé ou bloqué mécaniquement. Le remplacement de cette pièce est une opération rapide et économique qui évite de changer l'ensemble du bloc vanne.
