Électrovanne d'arrosage automatique : guide technique pour choisir, installer et dépanner votre système

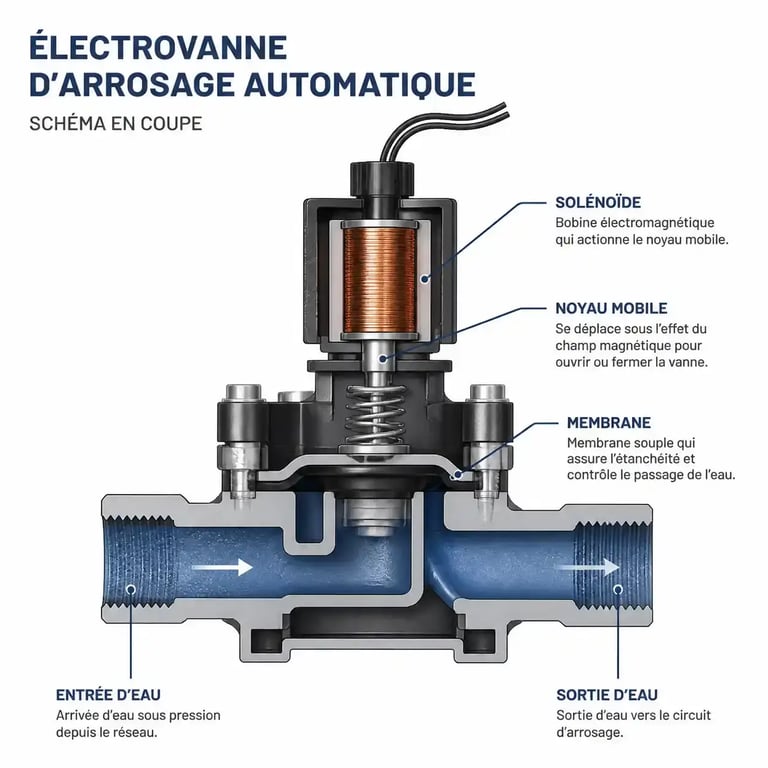

L'électrovanne est l'organe central de tout réseau d'irrigation enterré. Ce composant électromécanique, piloté par un programmateur, autorise ou bloque le passage de l'eau vers les différentes zones de votre jardin. Maîtriser son fonctionnement est indispensable pour garantir une installation durable, adaptée aux besoins hydriques de vos végétaux et optimisée en consommation d'eau.
Électrovanne 9V ou 24V : choisir la compatibilité électrique
Le choix de la tension d'alimentation est la première décision technique. Elle dépend exclusivement de votre programmateur et de l'infrastructure électrique disponible à proximité du lieu d'installation.
Le modèle 24V pour les installations fixes
L'électrovanne 24V est la norme pour les systèmes reliés au secteur. Elle nécessite un programmateur branché sur une prise électrique domestique standard. Ce modèle est reconnu pour sa fiabilité et sa large disponibilité. Étant connecté en permanence au réseau, il convient aux grands jardins nécessitant des cycles d'arrosage complexes et fréquents. Veillez à la longueur des câbles électriques entre le programmateur et les électrovannes pour éviter les chutes de tension qui empêcheraient l'ouverture de la vanne.
Le modèle 9V à impulsion pour les zones isolées
L'électrovanne 9V, dite à impulsion ou bistable, fonctionne avec des programmateurs alimentés par piles. Cette solution est nécessaire lorsque vous ne disposez pas d'arrivée électrique à proximité du regard d'arrosage. Son mécanisme repose sur une impulsion électrique brève qui bascule l'état de la vanne. Cette technologie exige une surveillance régulière de l'état de charge des piles pour assurer la fermeture effective du circuit après chaque cycle.
Les critères techniques : pression, débit et diamètre
Le dimensionnement hydraulique est le second pilier pour éviter les pannes. Une erreur de calcul entraîne une ouverture incomplète ou des fuites internes persistantes.
La pression différentielle : un paramètre déterminant
La majorité des électrovannes résidentielles sont des modèles à commande indirecte. Elles utilisent la pression de l'eau pour s'ouvrir et se fermer. Pour fonctionner, ces modèles exigent une pression différentielle minimale, généralement fixée à 0,5 bar. Si votre réseau présente une pression inférieure, la vanne reste bloquée en position fermée. Dans ce cas, optez pour une électrovanne à commande directe, capable de fonctionner sans cette pression différentielle minimale.
Dimensionnement : quel diamètre pour quelle surface ?
Le diamètre de l'électrovanne conditionne le débit maximal disponible pour vos arroseurs. Les capacités standard observées sont les suivantes :
- 3/4 pouce : environ 5 m³/h, pour les petites zones ou le goutte-à-goutte.
- 1 pouce : environ 7 m³/h, le standard pour la majorité des jardins résidentiels.
- 1 pouce 1/2 : jusqu'à 15 m³/h, pour les grands potagers ou espaces paysagers.
- 2 pouces : jusqu'à 20 m³/h, pour les installations agricoles ou grands parcs.
Ne surdimensionnez pas inutilement la vanne, car un débit trop faible par rapport à sa capacité peut provoquer des instabilités lors de la fermeture.
Installation : étapes clés pour une étanchéité parfaite
Une installation soignée garantit la longévité de votre matériel. L'installation d'un collecteur, ou clarinette, demande de la rigueur pour respecter le sens de circulation, souvent indiqué par une flèche sur le corps de la vanne.
Pour réussir votre montage :
- Installez un filtre à tamis en amont des électrovannes pour protéger les membranes des impuretés.
- Utilisez des raccords filetés avec du ruban téflon pour garantir l'étanchéité sans forcer sur le plastique.
- Placez l'ensemble dans un regard de protection enterré, suffisamment spacieux pour permettre une intervention ultérieure.
- Réalisez les connexions électriques avec des connecteurs étanches remplis de gel, indispensables pour éviter la corrosion due à l'humidité du sol.
Maintenance et dépannage : quand intervenir ?
Même les modèles de marques leaders comme Rain Bird, Hunter, Irritrol ou Bermad nécessitent une maintenance périodique. Une électrovanne qui ne se ferme plus indique souvent une membrane entartrée ou obstruée par un débris.
Signes de panne et réflexes à adopter
Si votre vanne reste ouverte en permanence :
- Vérifiez que la purge interne est bien fermée.
- Inspectez la membrane : des dépôts de sable ou de calcaire empêchent souvent son étanchéité. Un nettoyage à l'eau claire suffit généralement.
- Testez le solénoïde : utilisez un multimètre pour vérifier la continuité électrique de la bobine.
Le coup de bélier est un phénomène fréquent. Si vous entendez un bruit sourd lors de la fermeture, privilégiez le remplacement par un modèle à fermeture lente, qui atténue la surpression brutale dans les canalisations.
Marques et solutions pour un jardin pérenne
Le marché propose une large gamme de produits. Pour un jardin résidentiel, les modèles d'entrée de gamme débutent autour de 15 euros, tandis que les vannes professionnelles plus robustes peuvent atteindre 40 euros. Investir dans des marques reconnues permet de bénéficier d'une disponibilité accrue des pièces détachées, comme les membranes de remplacement, prolongeant ainsi la durée de vie de votre installation. Pensez aux kits pré-assemblés qui simplifient le montage en proposant des ensembles vanne-filtre-régulateur, garantissant une configuration hydraulique équilibrée dès le départ.
