Calcul d’arrosage automatique : débit, zones et plan sans erreur

Un logiciel de calcul d’arrosage automatique sert à passer d’un jardin dessiné « à peu près » à un réseau cohérent, avec des surfaces couvertes, des arroseurs bien placés, un débit compatible, une pression suffisante, des tuyaux dimensionnés et le matériel listé avant de creuser. L’objectif est simple : éviter les zones sèches, limiter la surconsommation d’eau et écarter les achats incompatibles.

Ce qu’un bon logiciel doit calculer avant l’installation

Un outil sérieux ne se limite pas à poser quelques pictogrammes d’arroseurs sur un plan. Il doit aider à modéliser le jardin, intégrer les contraintes hydrauliques et transformer le dessin en plan d’installation exploitable. Il sert à la fois de planificateur, de calculateur de débit et de pression, et de base pour la liste de matériel.

Du dessin du jardin au plan d’arrosage

La première fonction attendue reste le dessin du terrain à l’échelle. Pour un jardin simple, une échelle de 1/100 ou 1/200 suffit généralement à placer les limites, la terrasse, les allées, les massifs, le potager, la pelouse et le point d’eau. Sur un exemple de terrain de 20×10 mètres, le logiciel doit permettre de distinguer les zones à arroser de celles à éviter, comme une façade, un abri, une zone minérale ou un mobilier fixe.

Cette étape conditionne tout le reste. Un arroseur mal positionné sur le plan entraîne une mauvaise couverture sur le terrain. Le bon résultat repose sur un chevauchement homogène des portées, sans arroser inutilement les murs ni laisser une bande oubliée entre deux jets.

Les données techniques indispensables

Le calcul repose ensuite sur deux mesures : le débit d’eau et la pression d’eau. Le débit peut être estimé avec un test au seau, puis converti en litres par heure. La pression se vérifie avec un manomètre. Dans de nombreux projets résidentiels, les repères pratiques tournent autour de 1800 litres/heure et d’une pression comprise entre 2 et 3,5 bars, mais seul le relevé réel de l’installation permet de dimensionner correctement le réseau.

Le logiciel doit aussi tenir compte des pertes de charge. À titre de repère, on peut perdre environ 0,25 bar tous les 10 mètres selon le réseau et les composants. Cette baisse explique pourquoi un arrosage parfait sur le papier peut devenir irrégulier si trop d’arroseurs sont alignés sur une même ligne.

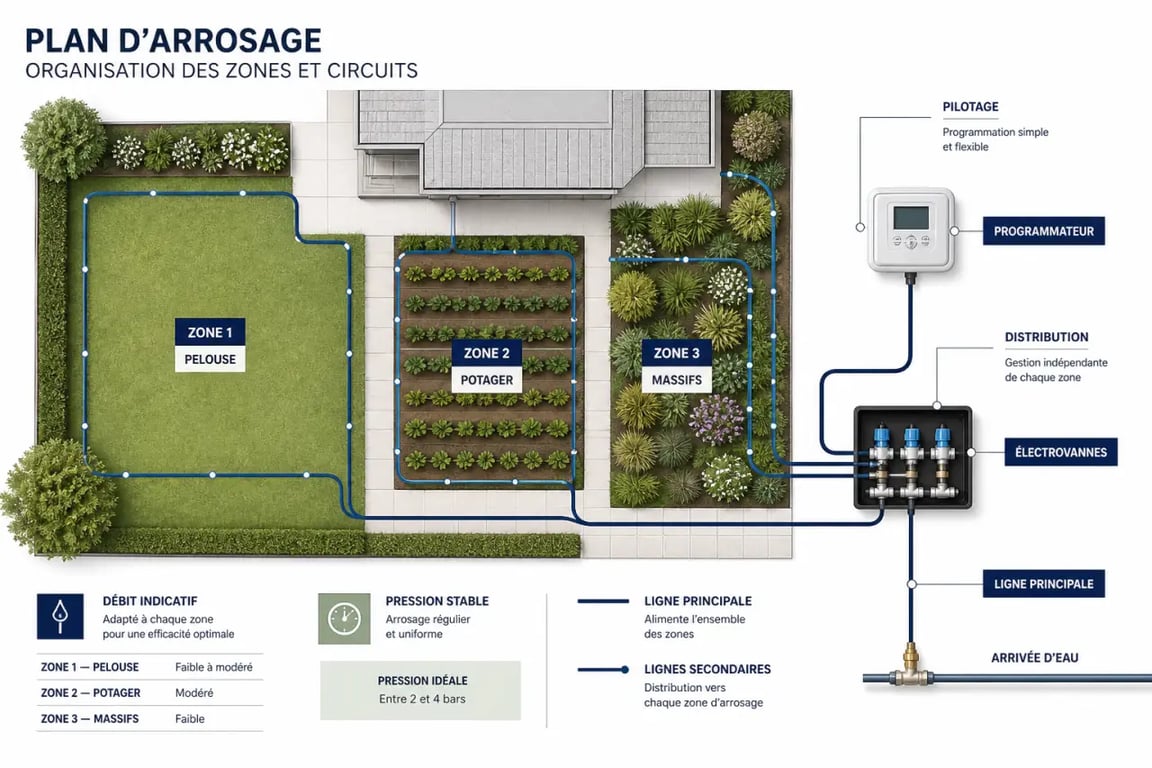

Préparer les zones : la partie que le calculateur ne devine pas toujours

Un logiciel aide à calculer, mais il ne connaît pas votre jardin aussi bien que vous. Avant de lancer la simulation, il faut répartir le terrain en zones logiques : pelouse, haies, massifs, potager, jeunes plantations, talus, sol sableux ou sol argileux. Cette répartition évite d’arroser de la même manière une bordure de lavandes et une pelouse exposée plein sud.

Regrouper les plantes par besoins en eau

La règle est simple : une zone d’arrosage doit rassembler des végétaux aux besoins proches. Une pelouse peut demander un apport régulier et relativement homogène, parfois autour de 40 à 50 mm d’eau/semaine selon les conditions. Un massif paillé, lui, peut nécessiter un apport plus ciblé. Le potager préfère souvent un arrosage localisé, au pied, avec goutte-à-goutte ou micro-irrigation.

Cette logique améliore à la fois la santé des plantes et la consommation d’eau. Elle facilite aussi la programmation. Par exemple, 15 min pour une pelouse ne correspondent pas forcément aux besoins d’une haie ou d’un rang de tomates. Un bon plan sépare donc les usages avant de choisir les tuyaux et les arroseurs.

Lire le jardin comme un patron de couture

Un plan d’arrosage efficace se conçoit un peu comme un patron de couture : on ne découpe pas la matière au hasard. On repère les pièces, les marges, les raccords et le sens dans lequel l’ensemble devra tomber juste. Dans un jardin, les « coutures » sont les jonctions entre zones : bord de terrasse, angle de pelouse, passage sous une allée, limite entre massif et gazon.

Les ignorer crée souvent des surépaisseurs techniques, avec trop de raccords au même endroit, ou au contraire une rupture de couverture. En les repérant dès le dessin, on place les conduites dans des trajets plus propres, on limite les croisements inutiles et on prévoit les regards de vanne à des endroits accessibles plutôt qu’au milieu d’un passage.

Comparer les solutions d’arrosage selon le terrain

Le logiciel de calcul d’arrosage automatique doit aider à choisir une architecture, pas seulement une longueur de tuyau. Le bon système dépend de la surface, de la pression disponible, du niveau de discrétion souhaité et du type de plantation. C’est là que la comparaison entre solutions devient utile.

Arroseurs, turbines et goutteurs : ne pas mélanger les logiques

Les turbines escamotables conviennent bien aux surfaces de pelouse. Elles émergent pendant l’arrosage puis disparaissent ensuite, ce qui rend le système discret. Les gicleurs ou arroseurs à angle réglable peuvent couvrir des secteurs de 90° à 360° selon les besoins. Le goutte-à-goutte, lui, ne fonctionne pas avec la même logique : il délivre l’eau localement, souvent avec des tuyaux de 13 à 16 mm et des dérivations plus fines de 4 à 6 mm.

Il faut éviter de mettre sur une même zone des équipements qui n’ont pas le même débit ni la même durée d’arrosage. Une électrovanne peut piloter une zone de pelouse, une autre le potager, une troisième les massifs. C’est cette séparation qui rend la programmation réellement utile.

Calculer débit, pression et nombre de zones sans se tromper

Le débit conditionne le nombre d’arroseurs utilisables en même temps. Si le débit disponible est insuffisant, le réseau doit être divisé en plusieurs zones successives. La pression, elle, influence la portée et la régularité des jets. Un logiciel pertinent doit donc signaler lorsqu’une ligne est trop chargée ou lorsqu’une perte de charge risque de dégrader la couverture.

La méthode simple pour dimensionner

Commencez par mesurer le débit au point d’eau, puis notez la pression. Ajoutez ensuite les arroseurs prévus sur la première zone et additionnez leurs consommations. Si la somme approche trop du débit disponible, réduisez le nombre d’arroseurs ou créez une zone supplémentaire. Le même raisonnement vaut pour les longues conduites : plus elles s’allongent, plus les pertes par frottement deviennent importantes.

La hauteur manométrique totale, souvent abrégée HMT, devient surtout utile lorsque le réseau comporte une pompe, un dénivelé ou de longues distances. Pour un particulier, il n’est pas toujours nécessaire d’entrer dans un calcul complexe, mais il faut comprendre l’idée : l’eau ne sortira pas correctement si le système lui demande plus que ce que la source peut fournir.

Repères de pose et de sécurité

Pour un réseau enterré, les profondeurs courantes varient selon les contraintes du terrain et du climat. On rencontre souvent 60 cm pour les réseaux primaires et 40 cm pour les secondaires, avec un lit de sable d’environ 10 cm pour protéger le tuyau. Certains projets plus légers peuvent utiliser des profondeurs inférieures, mais le risque de gel, d’écrasement ou de dommage lors d’un futur bêchage doit être pris au sérieux.

Le programmateur et les électrovannes doivent rester accessibles. Lorsqu’un équipement électrique est prévu, son emplacement doit respecter les règles de sécurité et rester compatible avec l’usage extérieur. Un repère pratique cité pour certains équipements est une installation à 1,8 m d’une prise électrique, mais il faut toujours vérifier la notice du matériel choisi.

Passer du plan généré à une installation fiable

Un logiciel de calcul d’arrosage automatique devient vraiment utile lorsqu’il produit une liste claire : longueurs de tuyaux, raccords à compression, arroseurs, électrovannes, programmateur, regard de vanne, capteur de pluie ou sonde d’humidité. Cette liste limite les allers-retours en magasin et réduit les incompatibilités entre diamètres, raccords et accessoires.

Installer dans le bon ordre

Le passage au terrain se fait méthodiquement : reporter le tracé au sol, marquer les arroseurs, creuser les tranchées, poser les tuyaux, raccorder les composants, installer les regards, puis brancher les électrovannes et le programmateur. Avant tout remblaiement, le réseau doit être mis en eau pour vérifier les fuites, les raccords mal serrés et la bonne sortie des arroseurs.

Cette étape de test est essentielle. Une fuite invisible sous terre devient beaucoup plus coûteuse à corriger une fois les tranchées refermées. Il faut aussi purger le réseau pour évacuer l’air et les impuretés, puis régler la portée et l’angle de chaque arroseur. Les secteurs de 90°, 180° ou 360° doivent correspondre au plan réel, pas seulement au dessin initial.

Programmer sans gaspiller

Une fois l’installation validée, le programmateur automatise les horaires et les durées. Les capteurs ajoutent une couche utile : un capteur de pluie évite d’arroser inutilement après une averse, tandis qu’une sonde d’humidité ajuste mieux l’apport selon le sol. Sur un petit jardin, 10 min/jour peuvent sembler pratiques, mais une programmation plus fine par zone est souvent plus efficace.

Le bon réflexe consiste à reprendre le plan après quelques semaines d’usage. Si une zone reste sèche, il faut ajuster l’angle, la portée ou la durée. Si une zone est détrempée, la programmation ou le type d’arrosage n’est pas adapté. Le logiciel sert alors de base de réglage, pas de vérité figée : un arrosage automatique performant se calcule avant l’installation, puis se calibre sur le terrain.
